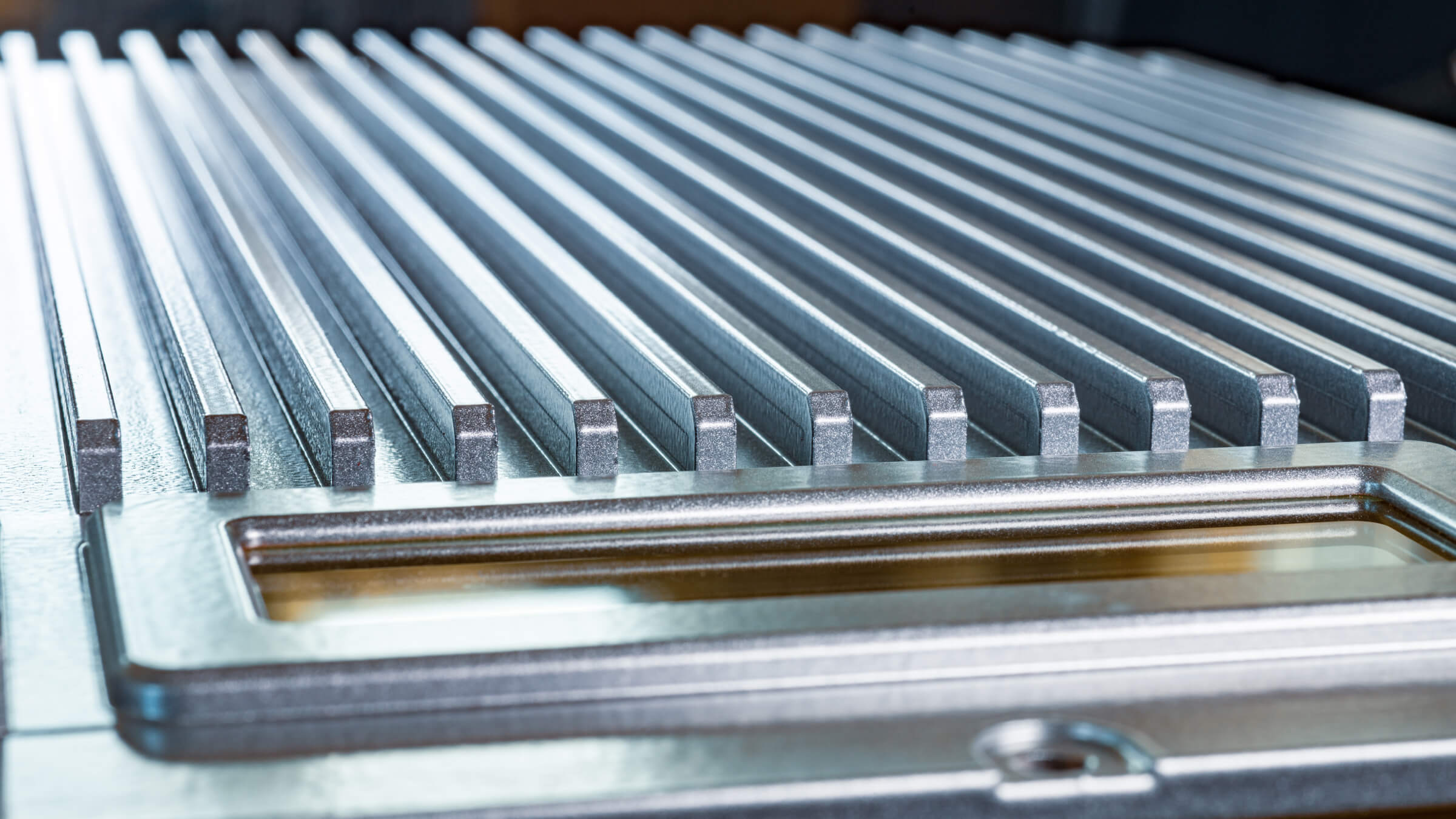

Close-up of high-performance aluminum die-cast cooling fins for a power inverter, engineered with ADC-12 alloy for optimal thermal conductivity.

ISO 認証取得メーカー

ヒートシンク・コントローラー
ダイカスト

Q: ヒートシンクの取付面の平面度公差はどのように確保していますか？

重要な取付面は、効果的な熱インターフェース接触に必要な平面度公差を達成するために、鋳造後にCNC加工を施します。温度管理された加工により寸法安定性を維持し、部品出荷前にCMM検査で指定公差への平面度適合を検証します。これにより、ヒートシンクとその対象部品間の一貫した熱伝導が確保されます。

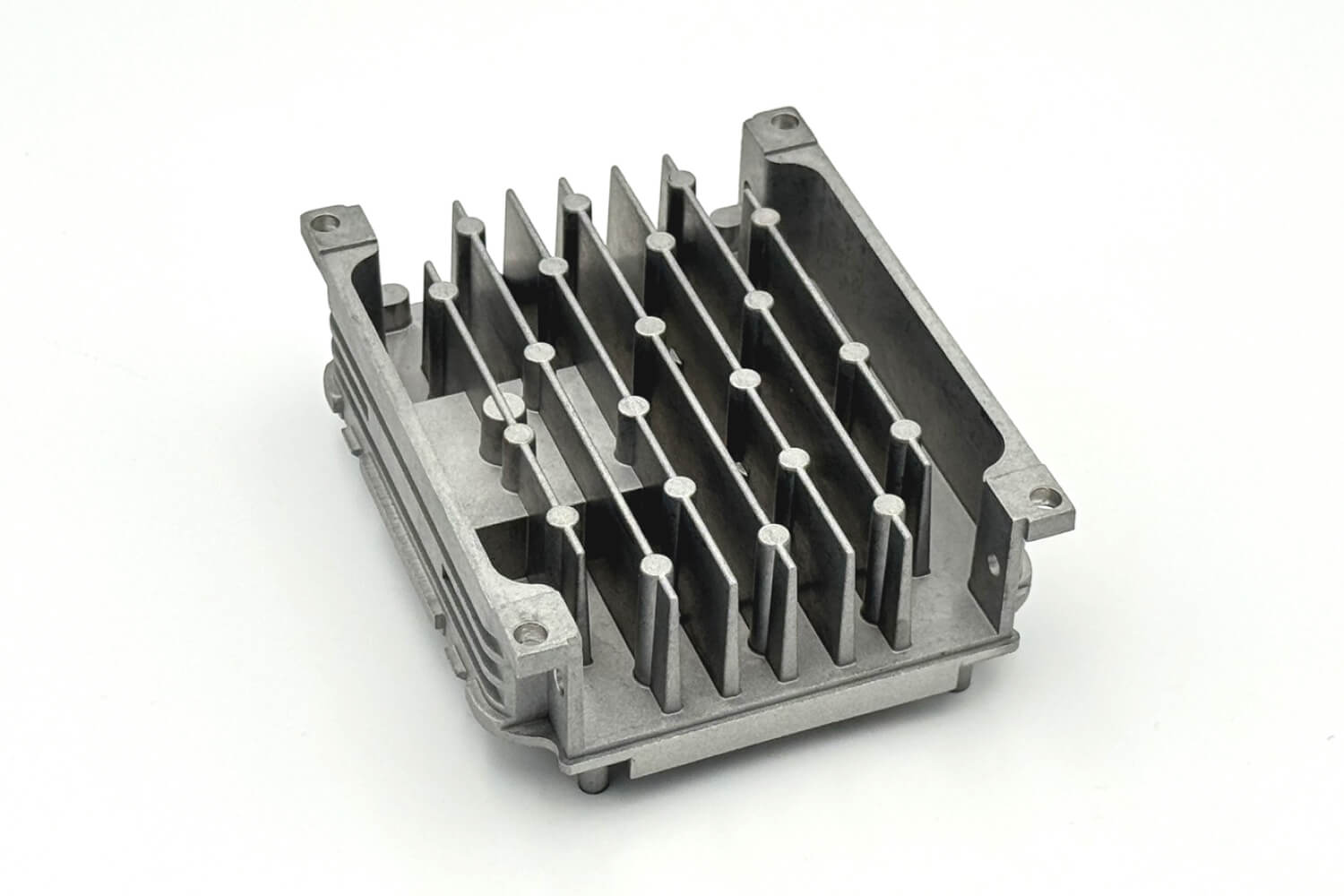

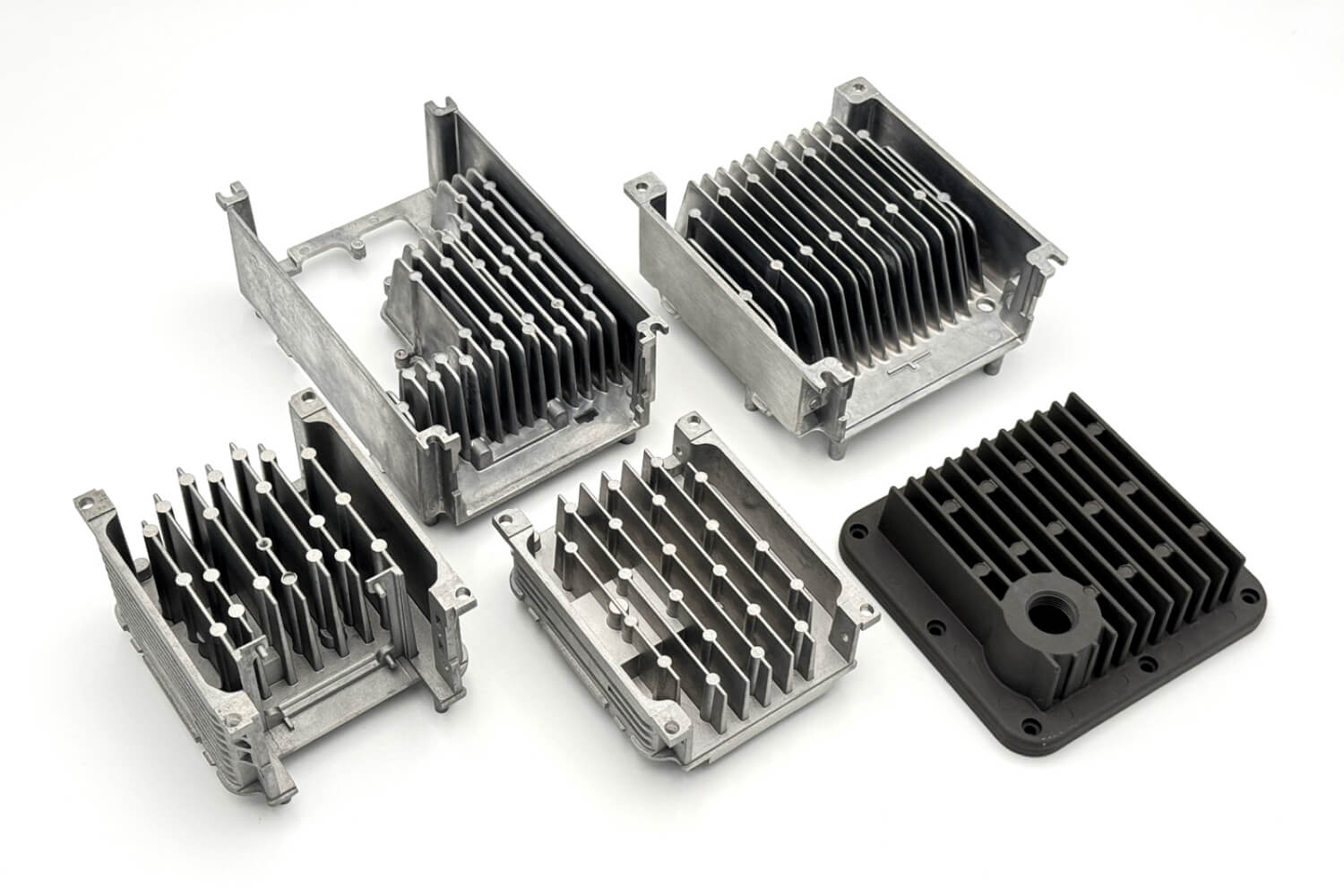

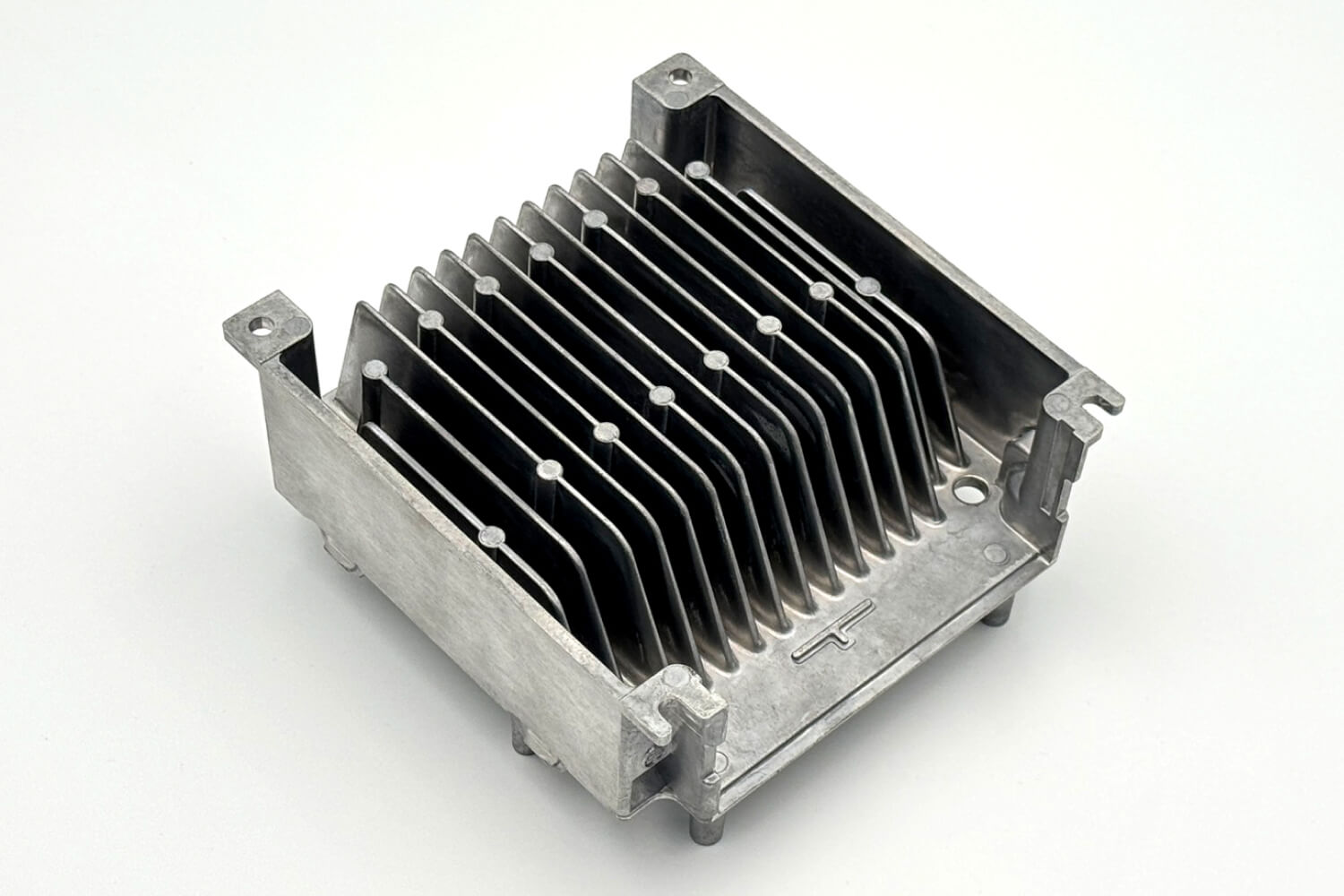

熱管理用途向けに設計された高性能アルミダイカスト部品。ADC-12 / A383合金の専門技術と統合CNC加工能力により、複雑なフィン形状と厳しい寸法公差が求められるLEDシステム・電力電子機器・産業用コントローラー向けに信頼性の高い放熱ソリューションを提供します。

晟懿工業（Joincast）は、米国および欧州の主要ブランドへの30年以上の供給実績を活かし、電子機器メーカー向けに高性能ダイカスト製ヒートシンクおよびコントローラーハウジングを提供しています。ADC-12 / A383合金と精密ダイカストの専門技術により、従来の押出加工では実現困難な複雑な三次元フィン形状を可能にし、LEDシステム・電力インバーター・通信機器の安定した放熱性能を確保します。ISO認証工場内で金型エンジニアリング・ダイカスト・CNC加工を一貫して統合することで、厳しい寸法公差と特定の産業要件を満たすカスタム熱管理ソリューションをご提供します。

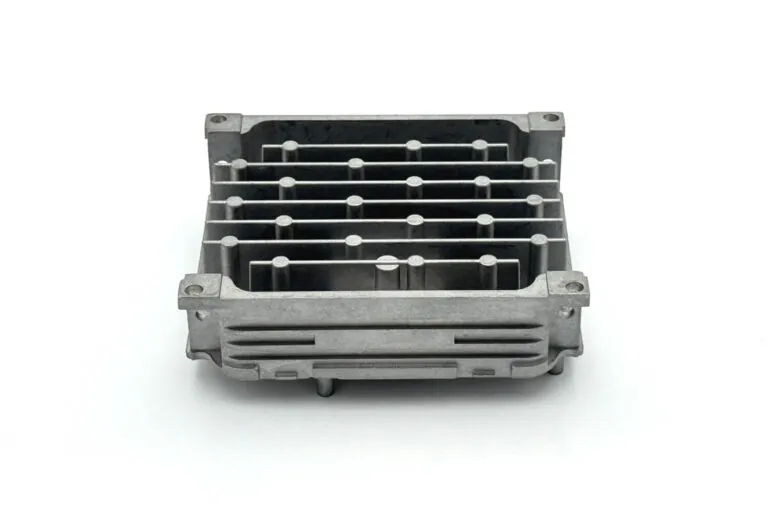

垂直統合型生産モデルにより、外部委託の調整を排除し、鋳造からの社内表面処理まで、部品をスムーズに移送します。性能を保証するため、すべての部品はCMM検査による厳格な寸法検証を経て、平面度公差と取付穴位置を確認します。また、接触面における最適な熱伝導性と構造健全性を確保するため、材質および気孔率試験も実施しています。この一貫生産によるアプローチは、サプライチェーンを簡素化しながら、出荷するすべての部品の完全なトレーサビリティと一貫した品質管理を維持します。

ISO認証品質と先進的な部品検査

JoinCastはISO 9001:2015品質マネジメントシステムを厳格に遵守しています。材料入荷から最終出荷まで、徹底した品質管理を行う専任10名のQCチームを配置しています。

寸法検証にはKeyence 3Dスキャニングシステムを、ミクロンレベルの寸法精度検証には3D CMMを使用しています。

Keyence 3Dスキャン
Mitutoyo 3D CMM検証
専任QCチーム10名

ヒートシンク製造において押出成形よりダイカストを選ぶ理由は何ですか？

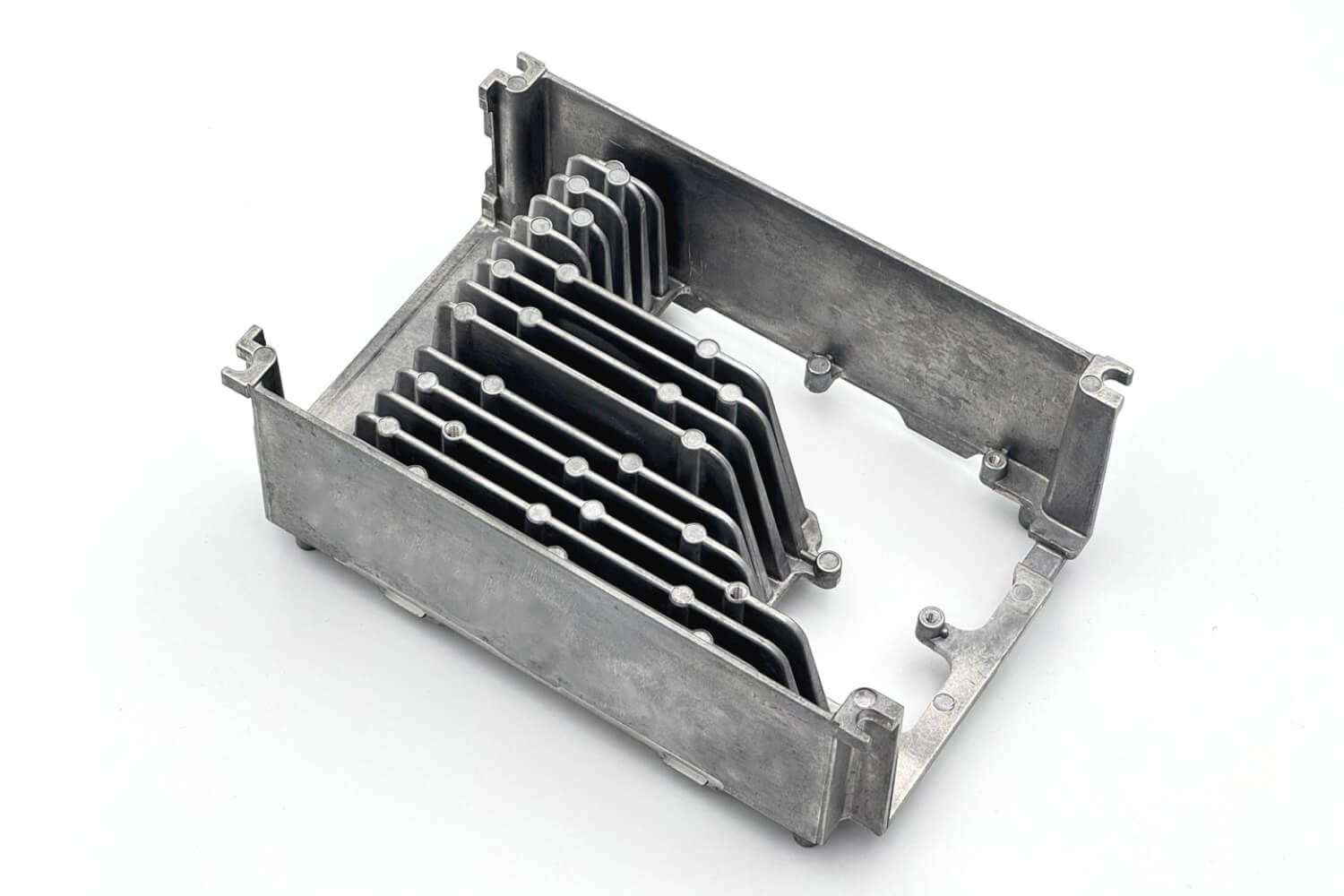

ダイカストは、押出プロファイルでは実現できない複雑な三次元フィン形状を可能にします。押出ヒートシンクが均一な断面形状に限定されるのに対し、ダイカスト部品は可変フィン高さ・非線形配置・取付形状を単一部品に統合できます。これにより、気流が制限された環境や特殊なフォームファクターの用途での熱性能が向上する傾向があります。

ダイカストはまた、ボス穴やクリップマウントなどの形状に必要な二次加工を省略し、量産規模での部品総コストを削減します。

ヒートシンク用途にはどの合金を推奨しますか？

ADC-12/A383は、ほとんどのヒートシンクおよびコントローラーハウジング用途に対する当社の標準推奨材料です。LEDシステム・電力電子機器・産業用コントローラー向けに、熱伝導性・鋳造性・コスト効率の良いバランスを提供します。

ヒートシンクの取付面の平面度公差はどのように確保していますか？

重要な取付面は、効果的な熱インターフェース接触に必要な平面度公差を達成するために、鋳造後にCNC加工を施します。

温度管理された加工により寸法安定性を維持し、部品出荷前にCMM検査で指定公差への平面度適合を検証します。これにより、ヒートシンクとその対象部品間の一貫した熱伝導が確保されます。

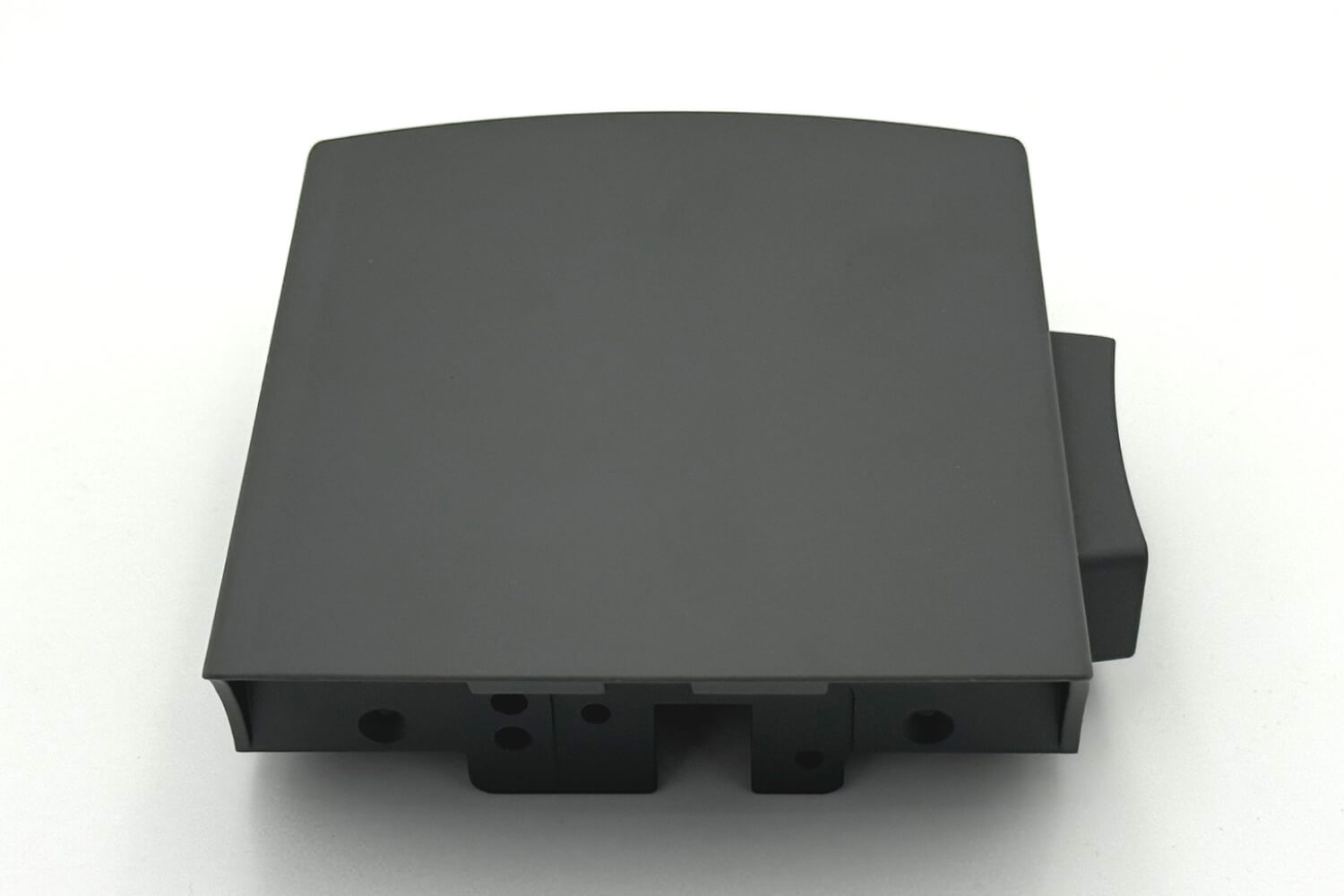

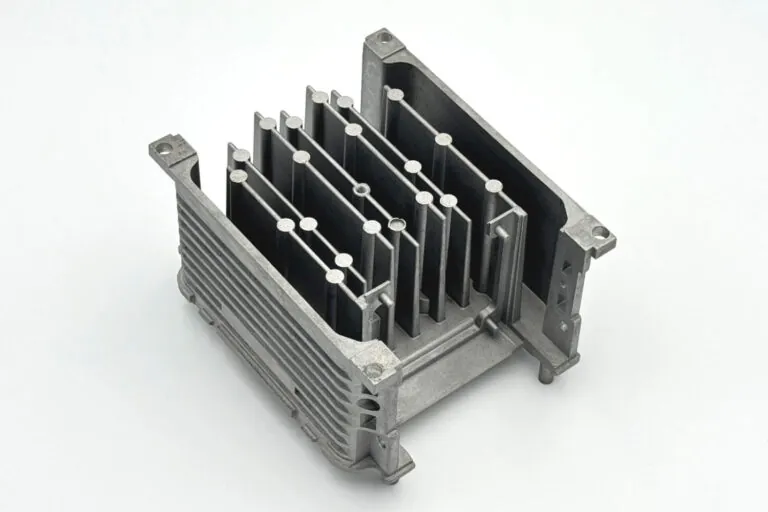

ヒートシンク機能をコントローラーハウジングに直接統合できますか？

はい。当社の金型エンジニアリングチームは、独立した熱管理部品とその組立工程を不要にする、統合ヒートシンクフィンを備えたコントローラー筐体を設計できます。

このアプローチにより部品点数が削減され、サプライチェーンが簡素化され、さらにハウジングとヒートシンク間の界面熱抵抗を排除することで熱性能が向上することが多くあります。

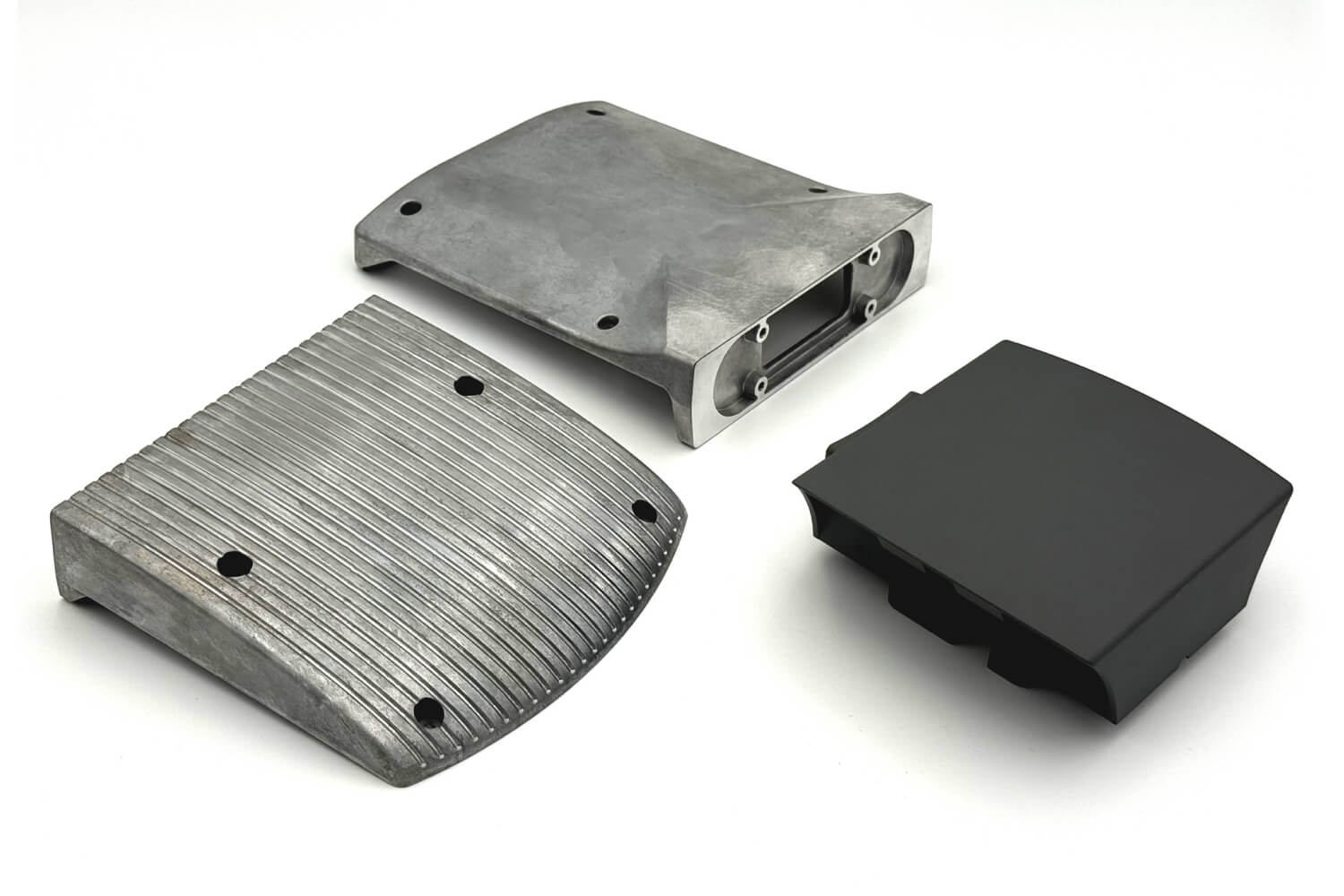

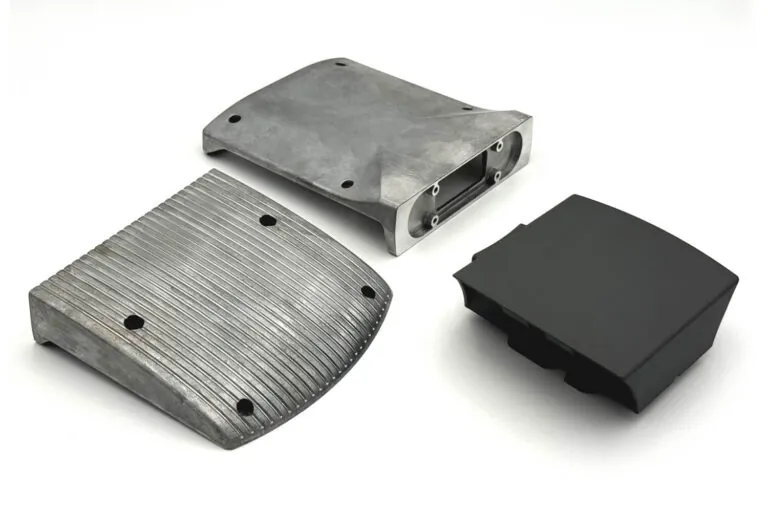

ヒートシンク部品にはどのような表面処理を提供していますか？

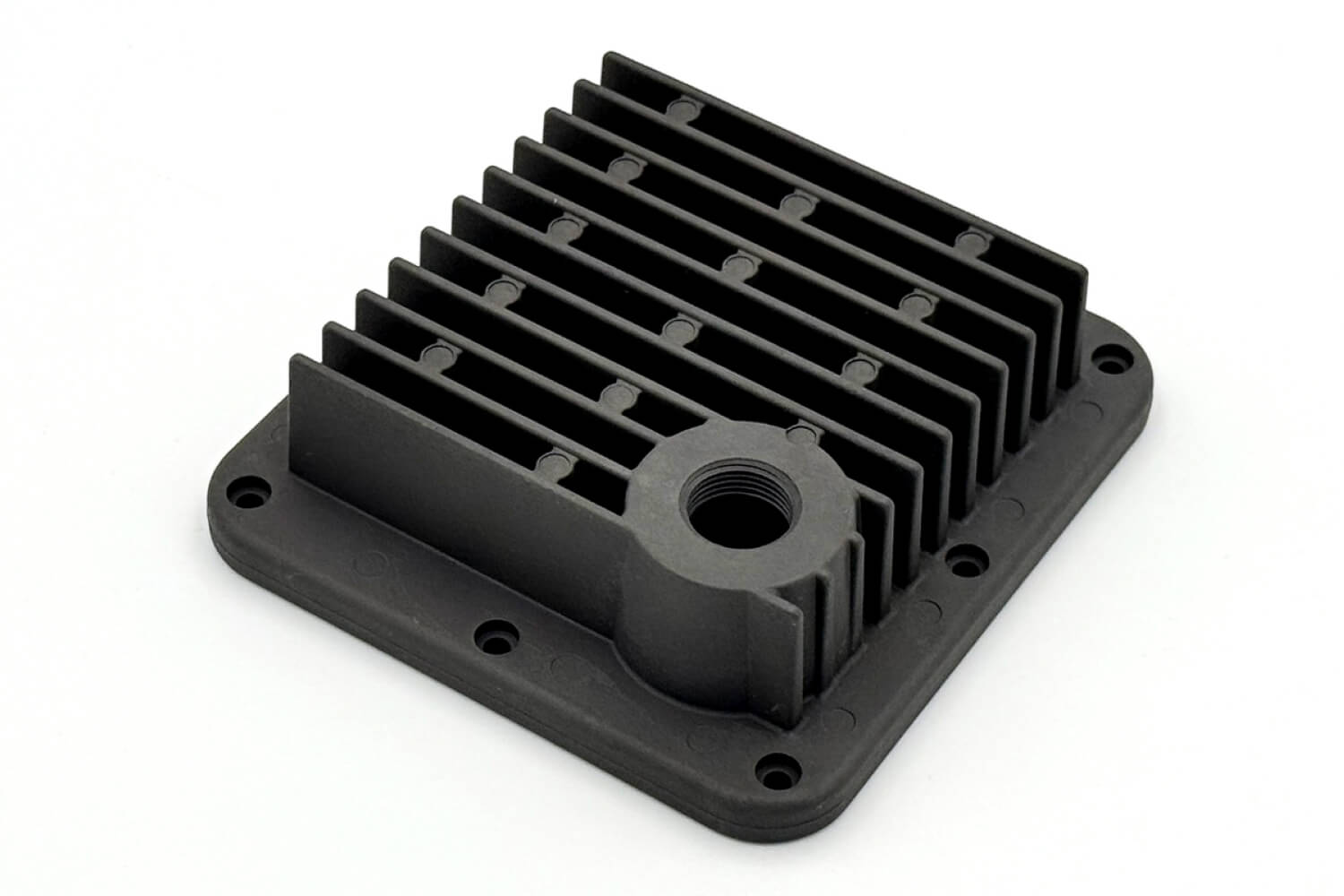

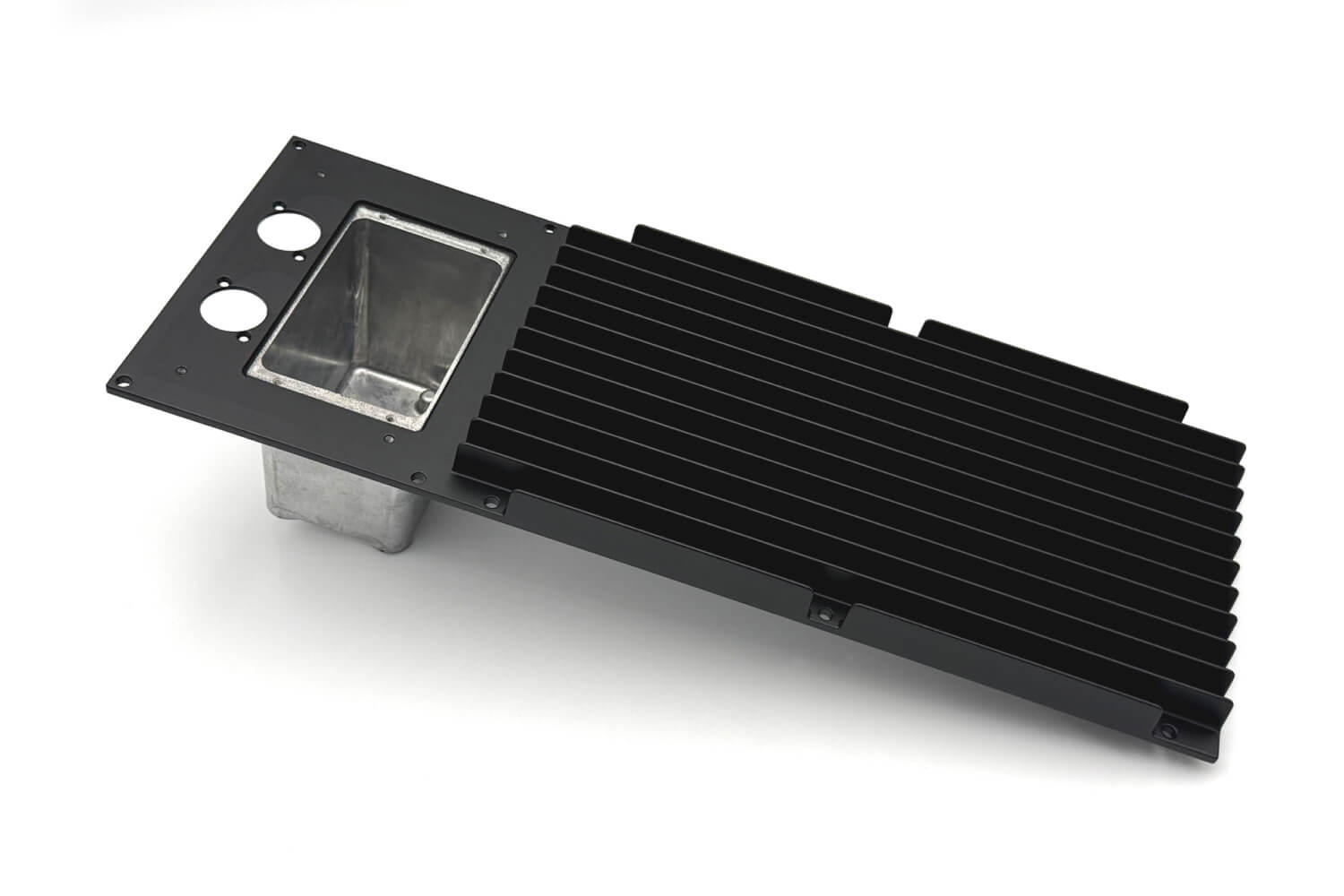

アルマイト処理・粉体塗装・化成処理を提供しています。三価クロム処理はヒートシンクで最も一般的な選択肢であり、熱伝導性にほとんど影響を与えずに耐食性を向上させます。

特定の色や強化された環境保護が必要なコントローラーハウジングには、粉体塗装が耐久性のある仕上げを提供します。当社チームはお客様の用途要件と使用環境条件に基づいて適切な処理方法を推奨します。
